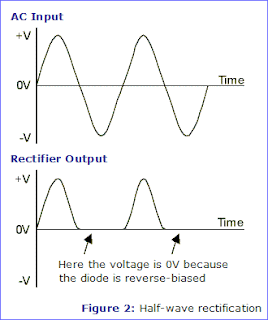

Rangakaian Perata setengah gelombang dapat dilihat pada gambar dibawah ini
Dalam setengah rektifikasi gelombang, baik setengah positif atau negatif dari gelombang AC berlalu, sementara separuh lainnya diblokir. Karena hanya satu setengah dari gelombang masukan mencapai output tersebut, sangat tidak efisien jika digunakan untuk transfer daya. Setengah-gelombang perbaikan dapat dicapai dengan dioda tunggal dalam pasokan satu-fase, atau dengan tiga dioda dalam pasokan tiga fase.
Untuk fase tunggal AC, jika transformator adalah pusat-mengetuk, kemudian dua dioda kembali-to-back (yaitu anoda ke anoda atau katoda-ke-katoda) dapat membentuk penyearah gelombang penuh. Dua kali lebih banyak gulungan yang diperlukan pada sekunder transformator untuk mendapatkan tegangan output yang sama dibandingkan dengan penyearah jembatan di atas.
Dan ini Rangakaian -rangkaian HALF WAVE RECTIFIER
